特性

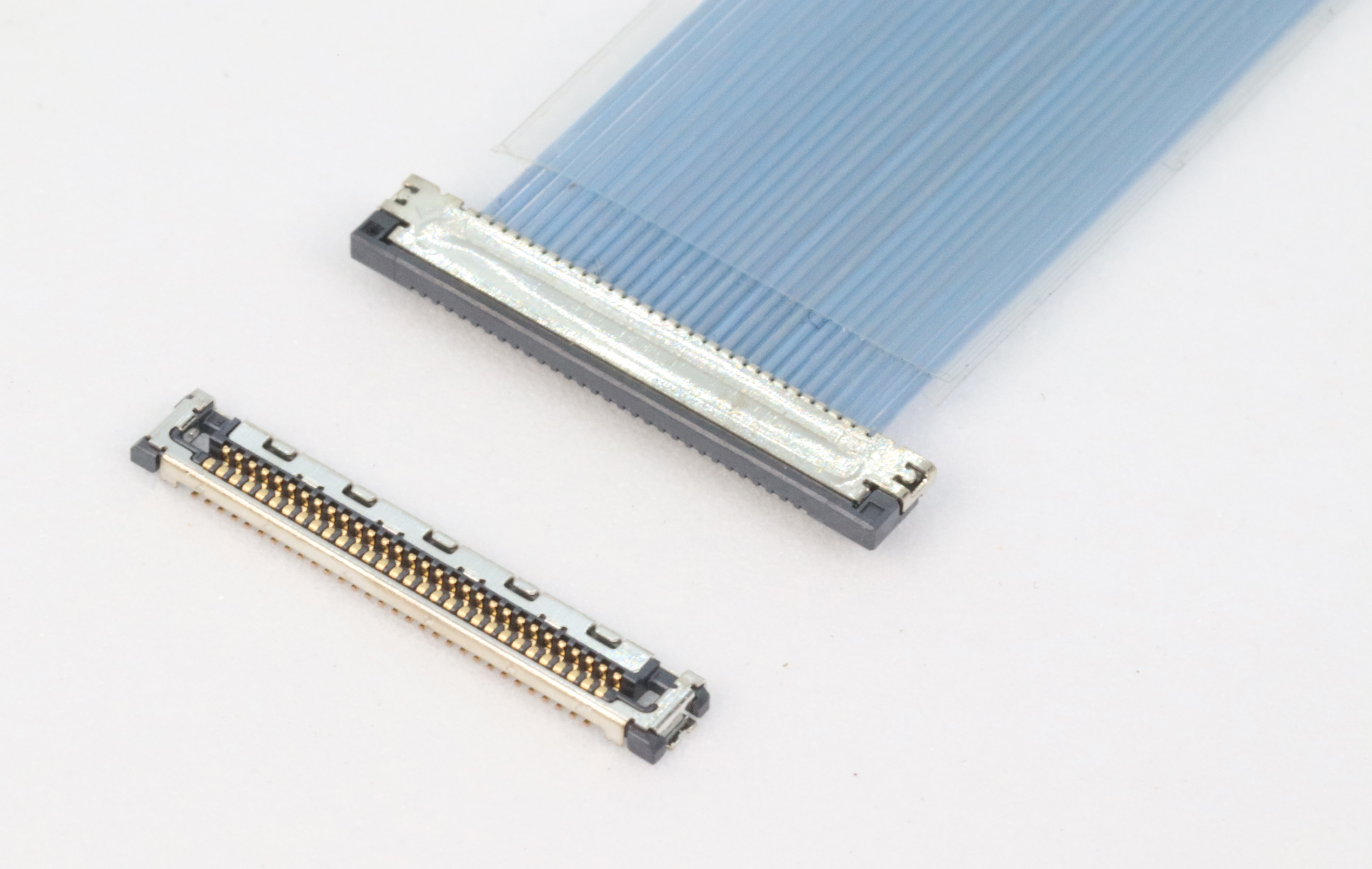

·安裝高度1.65mm,嵌合寬度2.80mm的小型連接器。

·實現了不受磁場和磁場影響的非磁化。

?通過在觸點和外殼上設置鎖定結構，
它提供了良好的點擊感、牢固的插配以及增強的電纜張力強度。

·采用W壓接結構，加強了電纜的保持力。

·接觸采用接觸可靠的兩點接觸構造。

-采用金屬殼噪音對策和產品強度。

多點處提供接地端子傳輸特點/ EMS特性。

?配合口的引導結構，配合作業性優異，
它具有防止錯誤配合和由于配對位置未對準而造成損壞的結構。

*提供特殊的提取夾具。

規格

材質?表面處理
絕緣體材料	玻璃填充 LCP (UL94V-0)，黑色
接觸材質	銅合金
觸點電鍍	鍍鎳底座， （接觸部分）鍍金處理 （尾部）鍍金處理
外殼材質	銅合金
金屬殼飾面	鍍銅底，鍍錫銀銅
吸附膠帶材料	聚酰亞胺



性能
額定電流	每個端子0.25 A
接觸電阻	最大 100 mΩ
抗電壓	200V交流1分鐘
絕緣電阻	最小 100 MΩ 250V 直流時
使用溫度范圍	-40℃~+105℃
兼容電纜	AWG#42 微型同軸電纜
