特性

-表面接觸可實現低插入/拔出力，高可靠性設計可確保接觸力和拖曳能力。

-導向機械可實現順利插接。

- 三個方向保護的絕緣體結構可防止接觸變形。

- 絕緣體材料采用PPS，確保耐熱性。

- 可聽到的“咔噠”聲使插配更加安全。

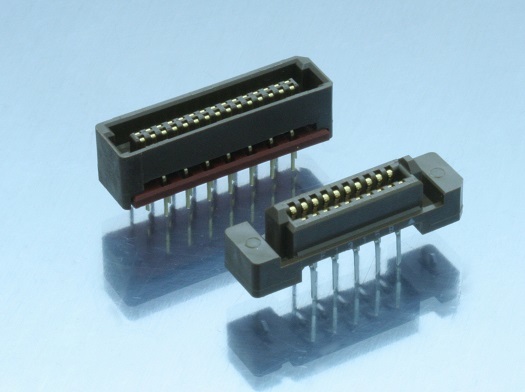

- 它有兩種類型，帶法蘭和不帶法蘭。

- 直角型具有三排尾部觸點，可提高安裝密度。

- 觸點數量：20、30、40、50、60、80、100 和 120

- 堆疊高度：7、8、9、10 和 12 毫米

規格

材質?表面處理
絕緣體材料	連接器主體：玻璃填充PPS（UL94V-0）;棕色; 校正板：玻璃填充尼龍66（UL94V-0）;棕色
接觸材質	銅合金
接觸電鍍	[890□系列]電鍍下鎳， （接觸部分） 鍍金飾面 （尾部） 銅錫電鍍表面處理 [891□系列] 鍍鎳基底上鍍金
安裝工具材料	銅合金
安裝工具表面處理	銅錫電鍍表面處理



性能
額定電流	每個端子0.5 A
接觸電阻	最大 40 mΩ
抗電壓	650V交流1分鐘
絕緣電阻	最小 1,000 MΩ 500V 直流時
插入力（典型示例）	20 個位置：≤ 18.62 N，40 個位置：≤ 37.24 N， 60 個位置：≤ 55.86 N，100 個位置：≤ 93.10 N
拔出力（典型例）	20 個位置：≥ 2.94 N，40 個位置：≥ 5.88 N， 60 個位置：≥ 8.82 N，100 個位置：≥ 14.70 N
使用溫度范圍	-55℃～+85℃
