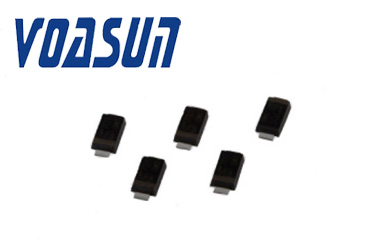

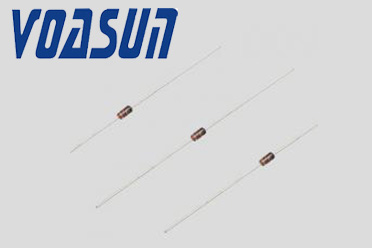

CRD·SEMITEC定電流二極管

定電流二極管，CRD的作用實在電流電壓或者負載阻抗撥動的時候給電路提供穩定穩定的電流，CRD用于穩定和限制電流

在線咨詢規格書下載

產品詳情

我司是Semitec授權代理商，Semitec系列產品均有在售，需要了解價格、包裝數，交期以及產品資料請咨詢在線客服！

形名

外形尺寸圖

應用領域
1、用于LED亮度穩定的恒流源
2、LED路燈、LED熒光燈、LED燈泡、LED簡燈
3、恒壓電路，用于位為齊納二極管提供恒定電流
4、恒流源，用于接近傳感器和其他傳感器
5、電池充電/放電電路
6、電解電容器老化設備
7、用于各種半導體設備的恒流測試設備
8、電信線路接口
9、接地漏電斷路器
10、壓電制動器電流源
11、穩定電源電路

規格

一般規定

	E系列	S系列
額定功率	300mW	500mW
額定電壓（脈沖波）	100v（E-101~E-562）	100v（S-101~S-562）
額定電壓（脈沖波）	50V（E-822~E183）	50v（S-822~S-223）
允許反向電流	50mA
接線盒溫度	150℃
工作溫度范圍	-30~150℃	-40~150℃

推薦最大電壓

產品編碼	電壓	產品編碼	電壓
E-101~E-562	100	S-101~S-562	100
E-822	30	S-822T~S-223T	50
E-103
E-123
E-153	25
E-183	25

產品編碼		夾止電流（10v）¹		限制電流		限流電流比I100v/ IP*130V/ IP	溫度系數（%℃）²
SMD	引線型	IP（mA）典型值	最小-最大	V_k（v）	I_k（mA）	限流電流比I100v/ IP*130V/ IP	溫度系數（%℃）²
S-101T	E-101	0.10	0.05-0.21	0.5	IP最小0.8	最大1.1	+2.10 to + 0.10
S-301T	E-301	0.30	0.20-0.4	0.8			+0.40 to - 0.20
S-501T	E-501	0.50	0.40-0.6	1.1			+0.15 to - 0.25
S-701T	E-701	0.70	0.60-0.9	1.4			0.00 to - 0.32
S-102T	E-102	1.00	0.88-1.3	1.7			-0.10 to - 0.37
S-152T	E-152	1.50	1.28-1.7	2.0			-0.13 to - 0.40
S-202T	E-202	2.00	1.68-2.3	2.3			-0.15 to - 0.42
S-272T	E-272	2.70	2.28-3.1	2.7			-0.18 to - 0.45
S-352T	E-352	3.50	3.00-4.1	3.2			-0.20 to - 0.47
S-452T	E-452	4.50	3.90-5.1	3.7			-0.22 to - 0.50
S-562T	E-562	5.60	5.00-6.5	4.5			-0.25 to - 0.53
S-822T	E-822	8.20	6.56-9.8	3.1		最大1.0 （I₃₀/IP）	-0.25 to - 0.45
S-103T	E-103	10.0	8.00-12.4	3.5			-0.25 to - 0.45
S-123T	E-123	12.0	9.60-14.4	3.8			-0.25 to - 0.45
S-153T	E-153	15.0	12.0-18.0	4.3			-0.25 to - 0.45
S-183T	E-183	18.0	16.0-20.0	4.6			-0.25 to - 0.45
S-223T		22.5	20.0-25.0	5.3			-0.25 to - 0.45

25℃環境溫度下通過脈沖波來測量夾止電流和極限電流。
溫度系數根據25和50℃下測量值進行計算。
